PCB打樣設計之集成封裝庫下載窗口
57090
0
PCB打樣設計中，為了完善不規則的封裝設計，造成沒必要的隱患，推薦引導客戶下載嘉立創非常完善的集成封裝庫。

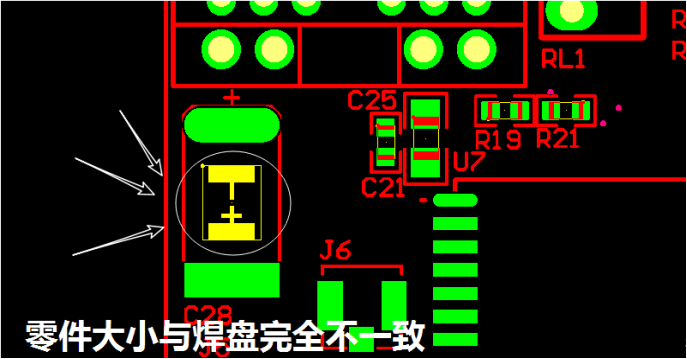

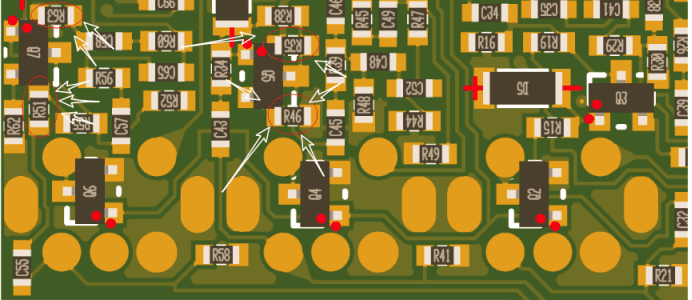

1. 不規則的封裝設計如下案例
嘉立創為了方便客戶把 SMT支持的器件做成了要一個集成庫, 主要通過開源形式管理的，

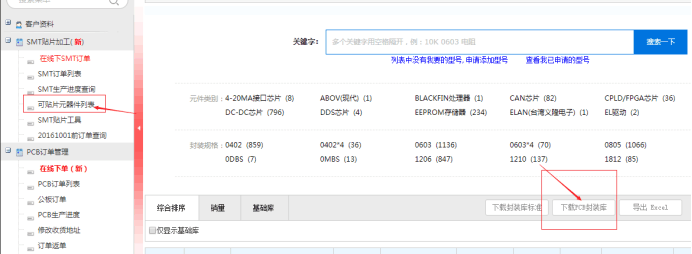

集成庫 = 原理圖庫 + PCB 封裝庫 (暫時僅繪制了基礎庫,尚未完成擴展庫的器件. 但大部分元件LCEDA有繪制, 推薦使用LCEDA)目前有提供如下版本: Altium Designer Prltel 99se PADS 嘉立創封裝庫下載窗口
