同樣焊盤實際大小不一樣
更新時間:2024-12-12 16:36
21076
1
文檔錯誤過時,
我要反饋
21076

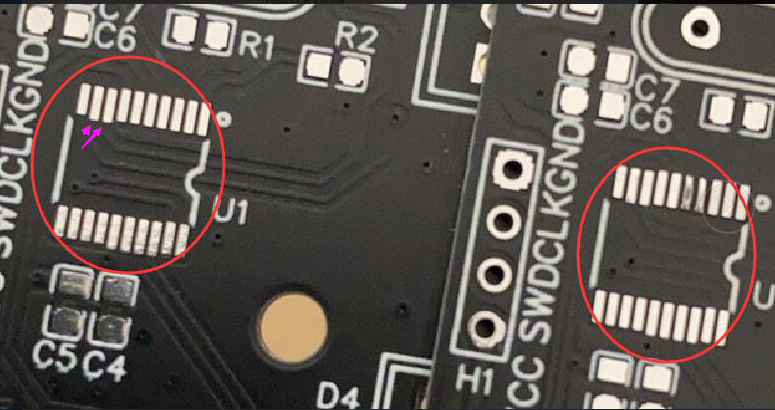

同樣的焊盤大小,但是實際做出來,有銅皮的地方,焊盤會大,這是設計布線問題。

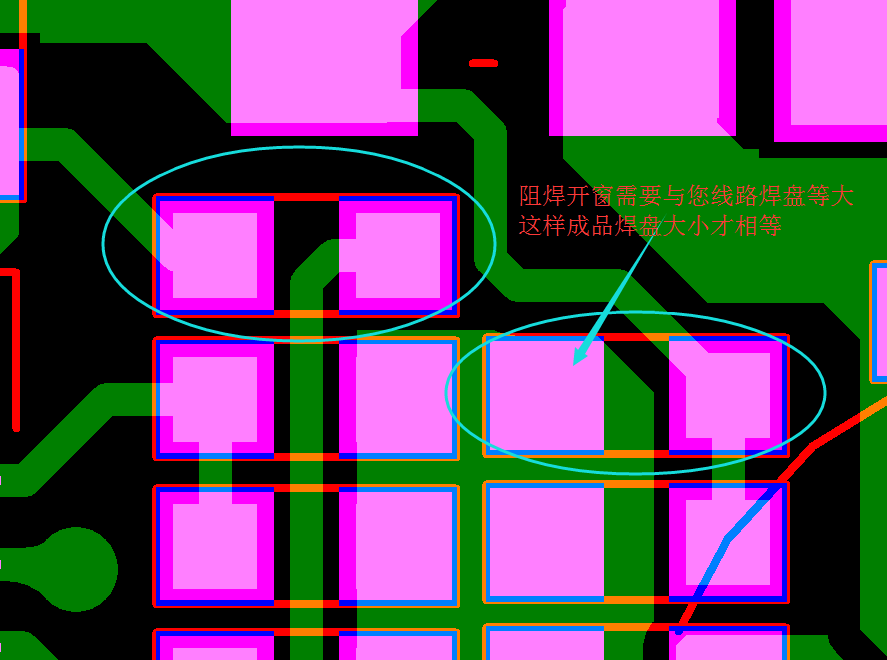

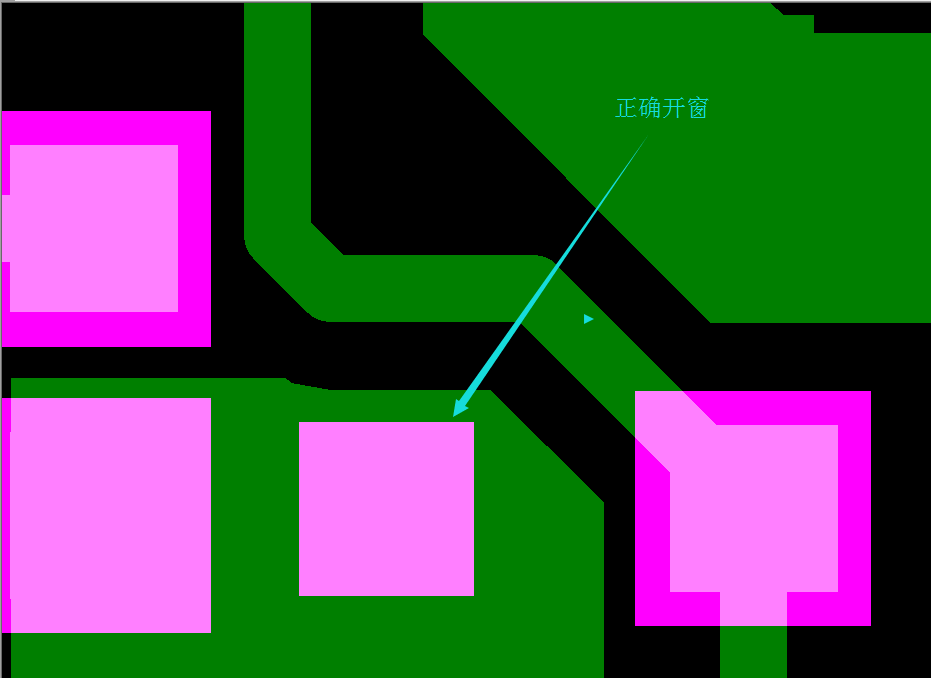

上圖相信很多繪圖工程有遇到,其實焊盤一大一小是您設計沒考慮到位。銅皮上的焊盤取得阻焊開窗的大小,完全疊加在銅皮上焊盤大小就是阻焊開窗的大小,那么阻焊開窗就要同焊盤等大或比焊盤大1mil。

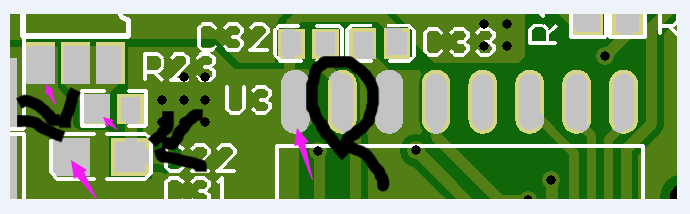

另一種情況開窗區域內有線路或銅皮的,會露出來跟焊盤鏈接在一起,這樣會比沒有線路或銅皮鏈接的獨立焊盤端多出了一部分露銅部分,成品做出來看上去會有長短不齊的現象,其實這些都是您阻焊開窗布線要考慮到的。

PADS可以設計每個焊盤阻焊開窗大小的,參考http://16938.com.cn/portal/server_guide_4083.html
