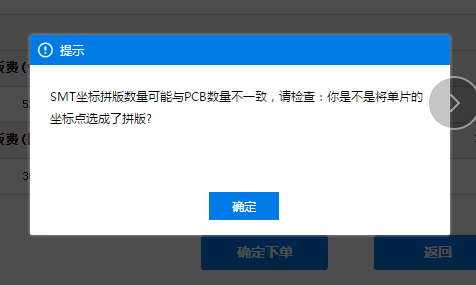

假如您使用了系統生成的坐標,  確定下單的時候  又提示SMT坐標拼版數量可能與PCB數量不一致, 請檢查....

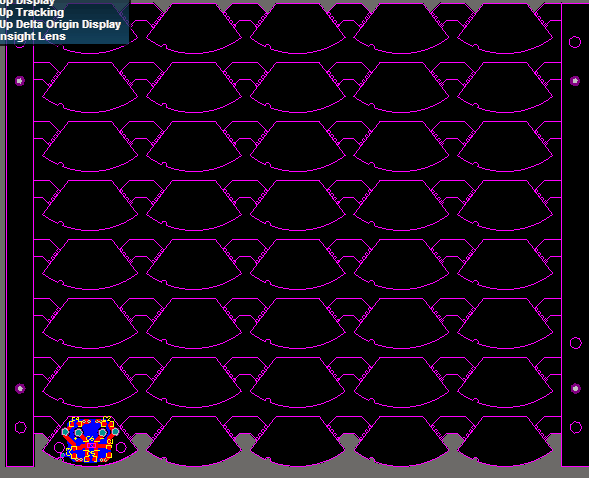

檢查你的圖紙是不是下面這樣的.     只拼版了板框,并沒有全部拼版完整.  這是一種偷懶的拼法, 雖然PCB的工藝工程師能理解你的意圖.   建議下次拼版還是拼完整.

報錯原因:   由于這種拼法,系統導出的坐標也只能導出一個小單元,也就是單片的坐標.     系統默認為  導出的坐標是拼版類型的.     提交訂單時刻會做一些簡單的防呆檢查.   檢查原理: 最終選用的元件假如是10個,  而PCB數量是100小片.  10個無法均分到100片板上.   因此檢查通不過,所以報錯.

解決方法:  不改拼版的話,可以用下面方法:

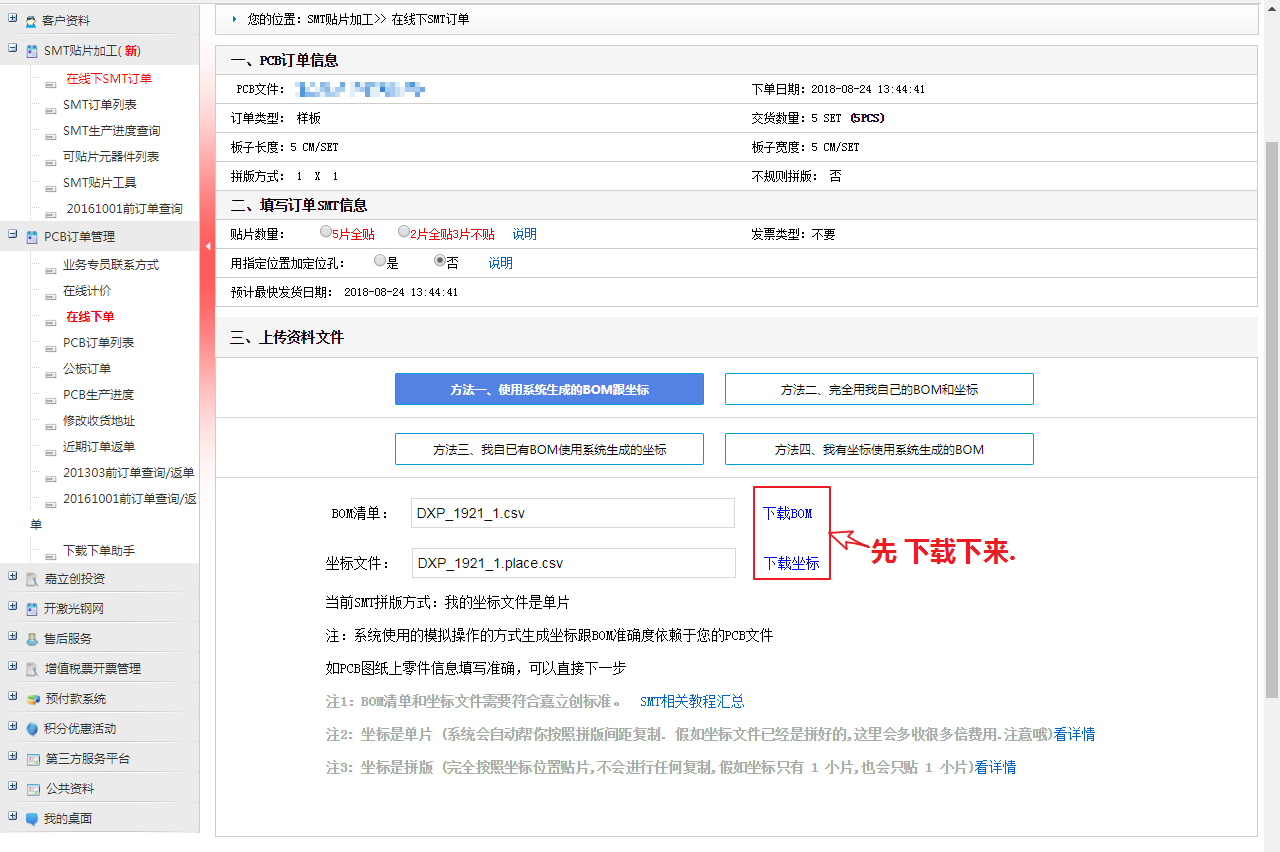

第一步先下載系統生成的坐標和BOM

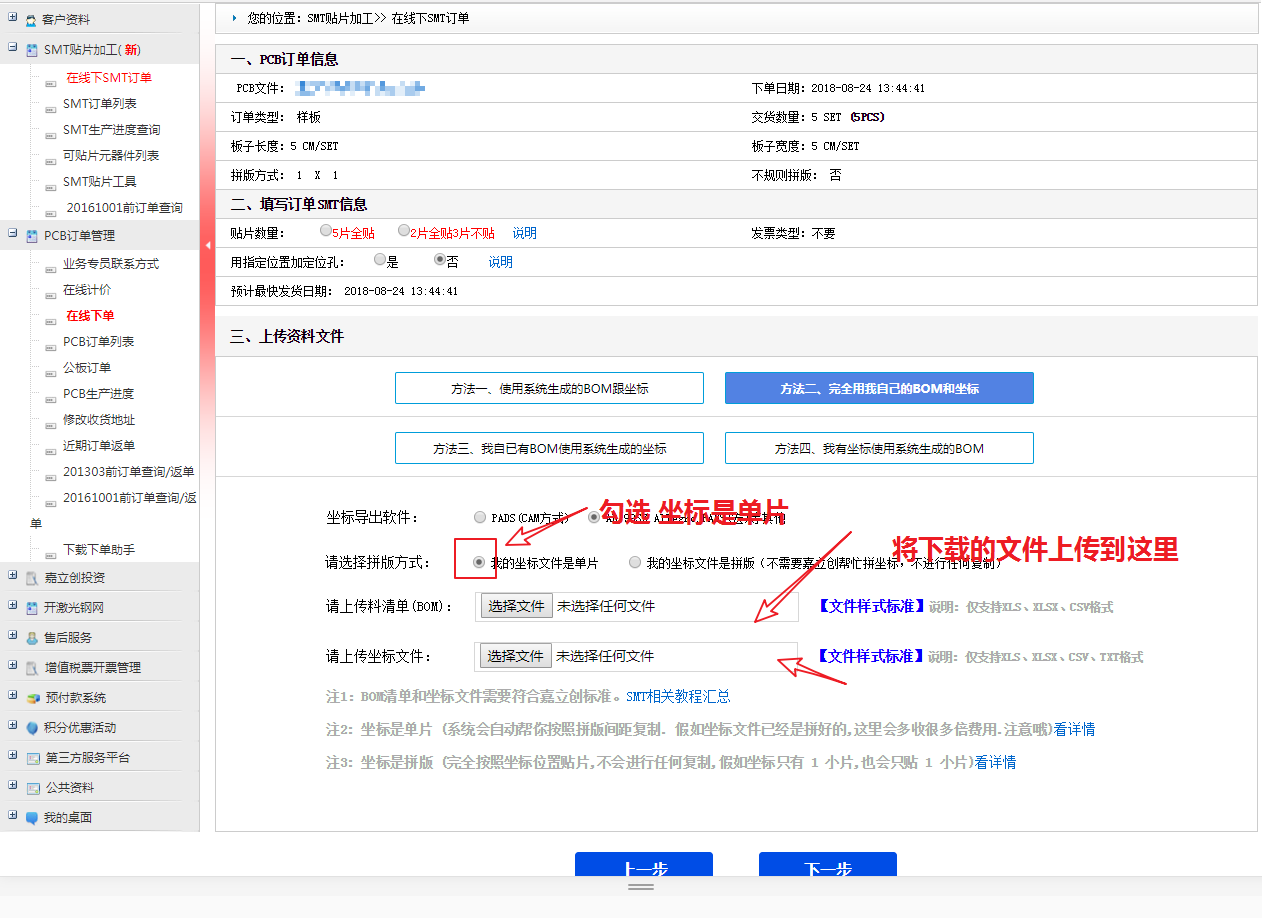

第二步 將下載的文件 用方法二 上傳
