設計優化：窄連接邊易鑼板變形斷裂
更新時間：2024-12-12 17:11
16266
0
文檔錯誤過時,
我要反饋
更新時間：2024-12-12 17:11
16266
0
16266
0
文檔錯誤過時,

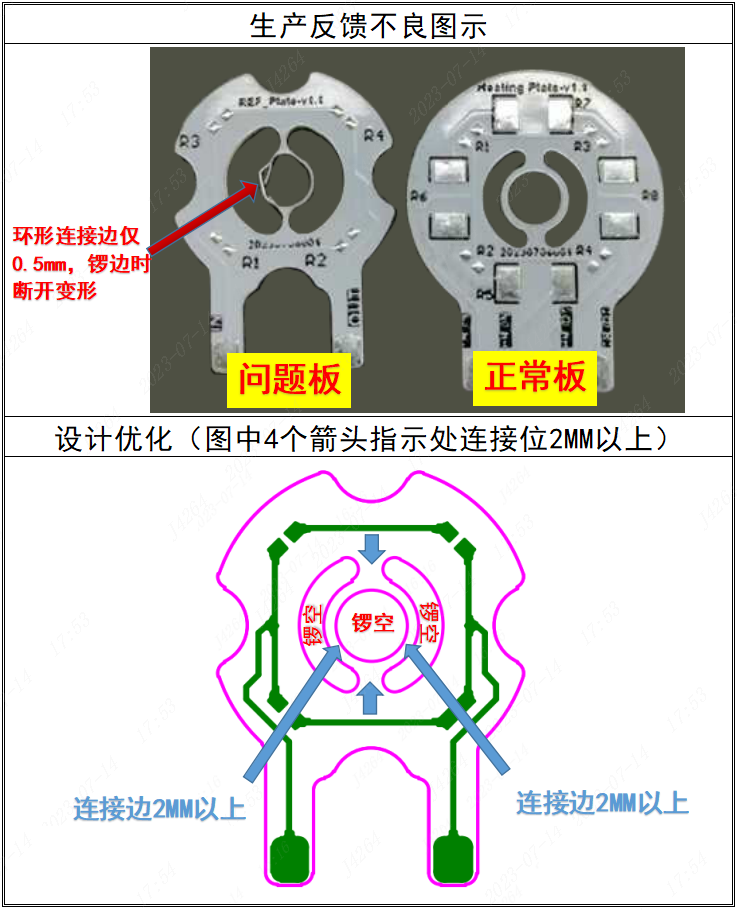

在生產鑼板中，對于兩邊鑼空位，中間很窄的連接邊易鑼形或斷板的，至少需要2MM以上的連接位才能保證連接上不斷開的（若板的尺寸很大，此連接邊也需要相應的加寬）。
