AD和PADS是用得比較普遍的PCB設計軟件，我們也支持此兩類軟件設計的PCB文件下單，在我們客戶提供的截圖中，發現這些軟件不同版本打開同一個文件會出現BUG不兼容的情況，從而導致PCB錯誤，雖說此類情況發生的概率較低，為了避免此類情況，建議"用對應的設計版本輸出GERBER文件下單"
■ AD軟件

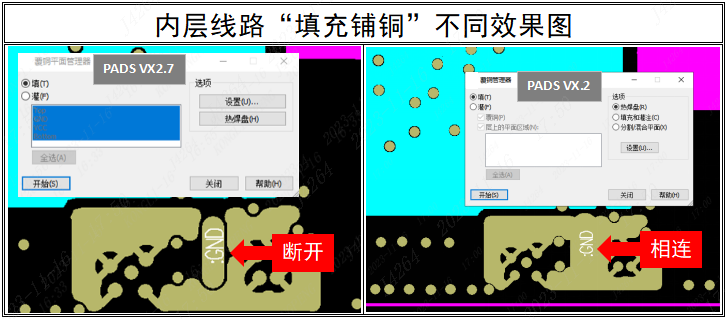

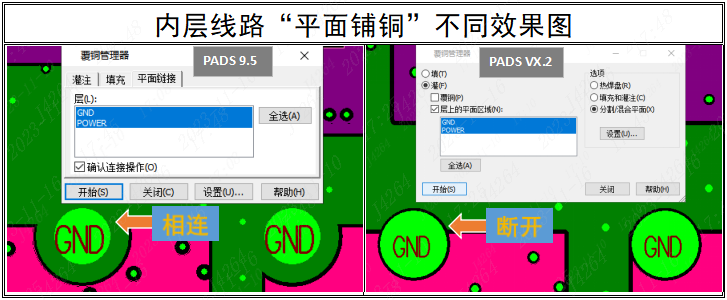

■ PADS軟件
互動評論
2
登錄
或
注冊
后才可以留言哦！
客戶(5***3A) 2025-05-09 15:19:25
0
所以是建議直接輸出工藝文件下單，而不是導入到嘉立創之后，讓嘉立創自己生產文件，再下單咯
官方工作人員(后臺回復)
2025-05-09 17:16:07
是的，提供GERBER文件下單可以避免很多不兼容的情況。
客戶(7***5A) 2024-05-22 23:57:22
0
這是什么坑貨行為，我還是留守在AD15算了。
官方工作人員(5***26)
2024-05-23 09:03:00
您好，AD15也存在BUG的，建議您輸出GERBER文件下單，并確認生產稿檢查，謝謝！
