嘉立創貼片訂單,半孔孔接單要求
更新時間:2024-12-12 17:02
29066
0
文檔錯誤過時,
我要反饋
29066
一 簡介
1.半孔板:在PCB的板邊上,有一排金屬孔??椎闹行脑谕庑蔚闹行纳?,孔壁是有銅(焊接用)。在成形后,板邊有一排半圓形的凹位。
2.半孔板PCB加工流程:鉆孔-沉銅-線路-鍍銅-鑼板1(把半孔處的外形鑼空)-蝕刻-阻焊-字符-測試-鑼板2(PCB板的整個外形)···
3.因SMT打是多個客戶的板,在“鑼板2”后才會貼片,貼片的訂單是用“橋連”的方式把板連在一起,半孔板有鑼板1工序,會導致板與板之間沒有橋連而不能SMT。
解決方式:用工藝邊把半孔包圍(第二點)。
板邊有半孔,客戶不要按半孔工藝制作(半孔內沒有銅)的,不用加工藝邊,也可以接SMT。
二 增加方式


三 注意事項

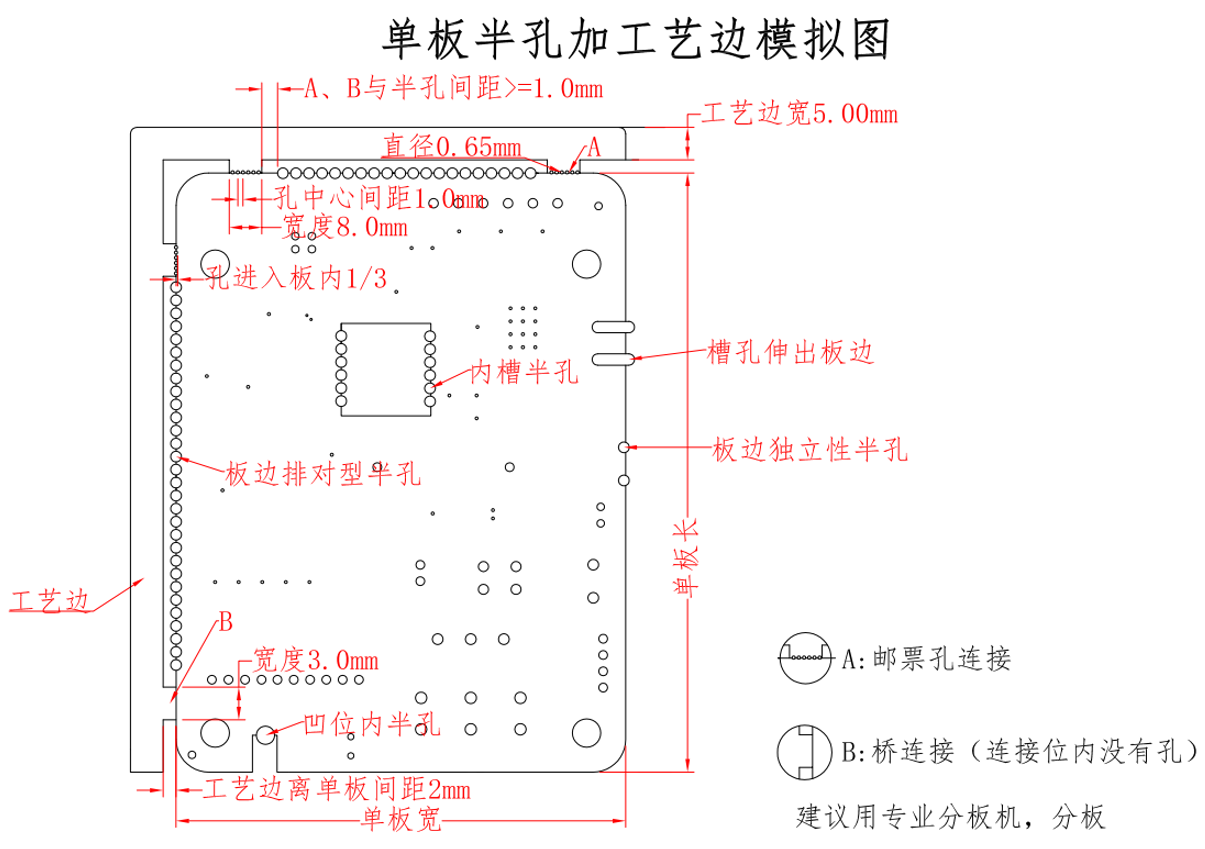

1. 單板出貨:“板邊排隊型半孔”的需要增加工藝邊,把半孔包圍,不可以直接在板邊。

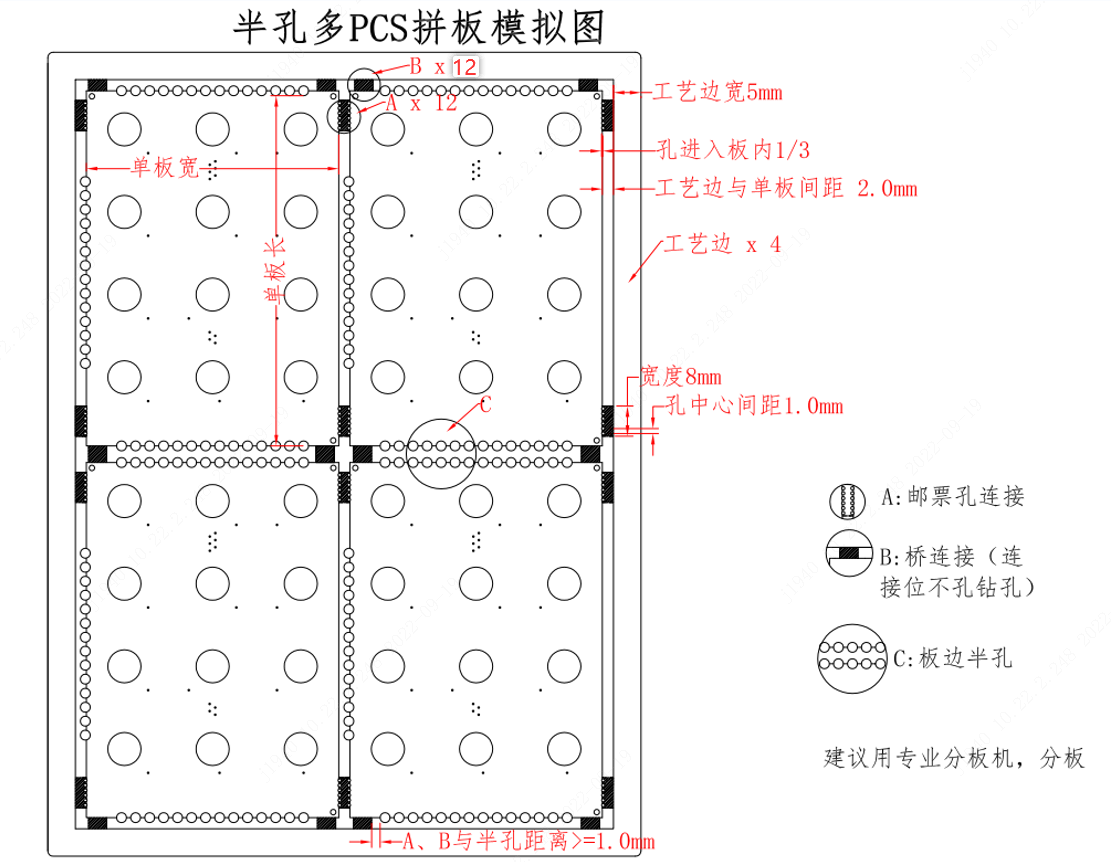

2. 拼板出貨:需要通過“橋連接”或“郵票孔鏈接”拼板,必需四周加工藝邊。
3. 對于“內槽半孔”“凹位半孔”“槽孔伸出板邊”“板邊獨立性半孔”可不增加工藝邊。
4. 工藝邊與板單可以通過“橋連接”或“郵票孔鏈接”.連接位每邊最少2個連接位。“郵票孔鏈接”寬最小8MM;“橋連接”寬最小3MM。連接位少,拼板容易散架。
