下單助手查看元器件貼裝仿真
更新時間:2024-12-12 09:05
26957
6
文檔錯誤過時,
我要反饋
26957
- 查看元器件貼裝仿真

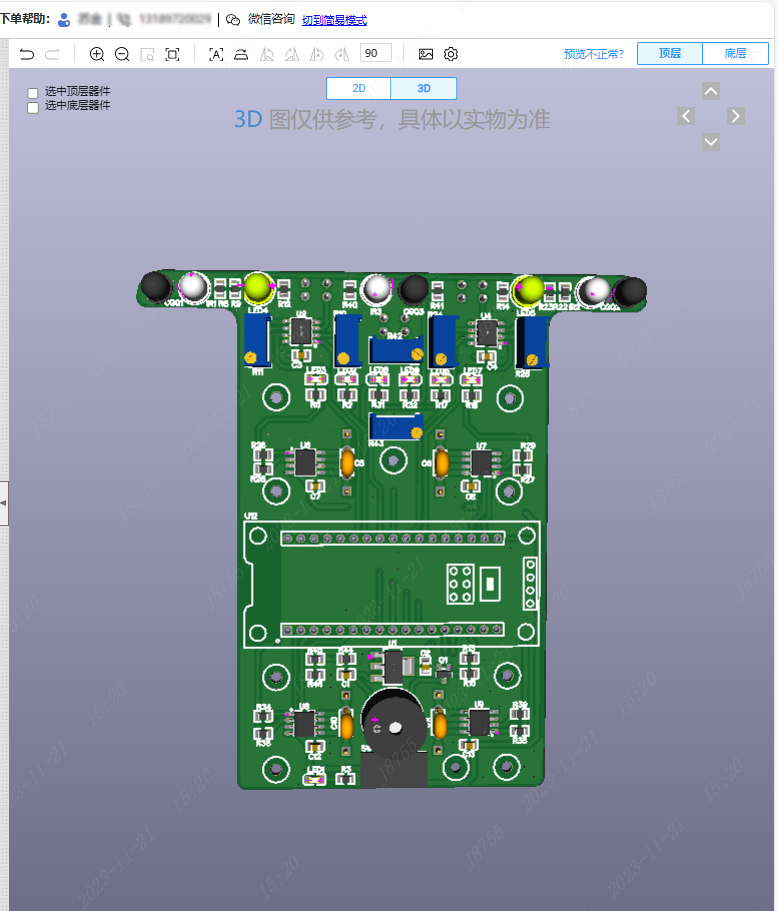

上傳與PCB文件對應的 《材料清單(BOM)》 和 《坐標文件》 并選好元器件后, 下單助手就會顯示出元器件的貼裝仿真圖。 例如下圖。 下圖是1:1 顯示出來元器件的本體和對應的貼裝位置。

當鼠標點擊3D預覽界面的某一個器件時, 對應的左圖匹配器件界面就會對應突顯出此器件的信息。 例如下圖。

是不是因?yàn)樗接械姆庋b庫,0度方向可能跟你們實際的0度方向不一致,最后的DFM仿真圖顯示,偏離了90/180/270度,在DFM里面調整角度,就可以確保SMT的方向的正確性嗎?
