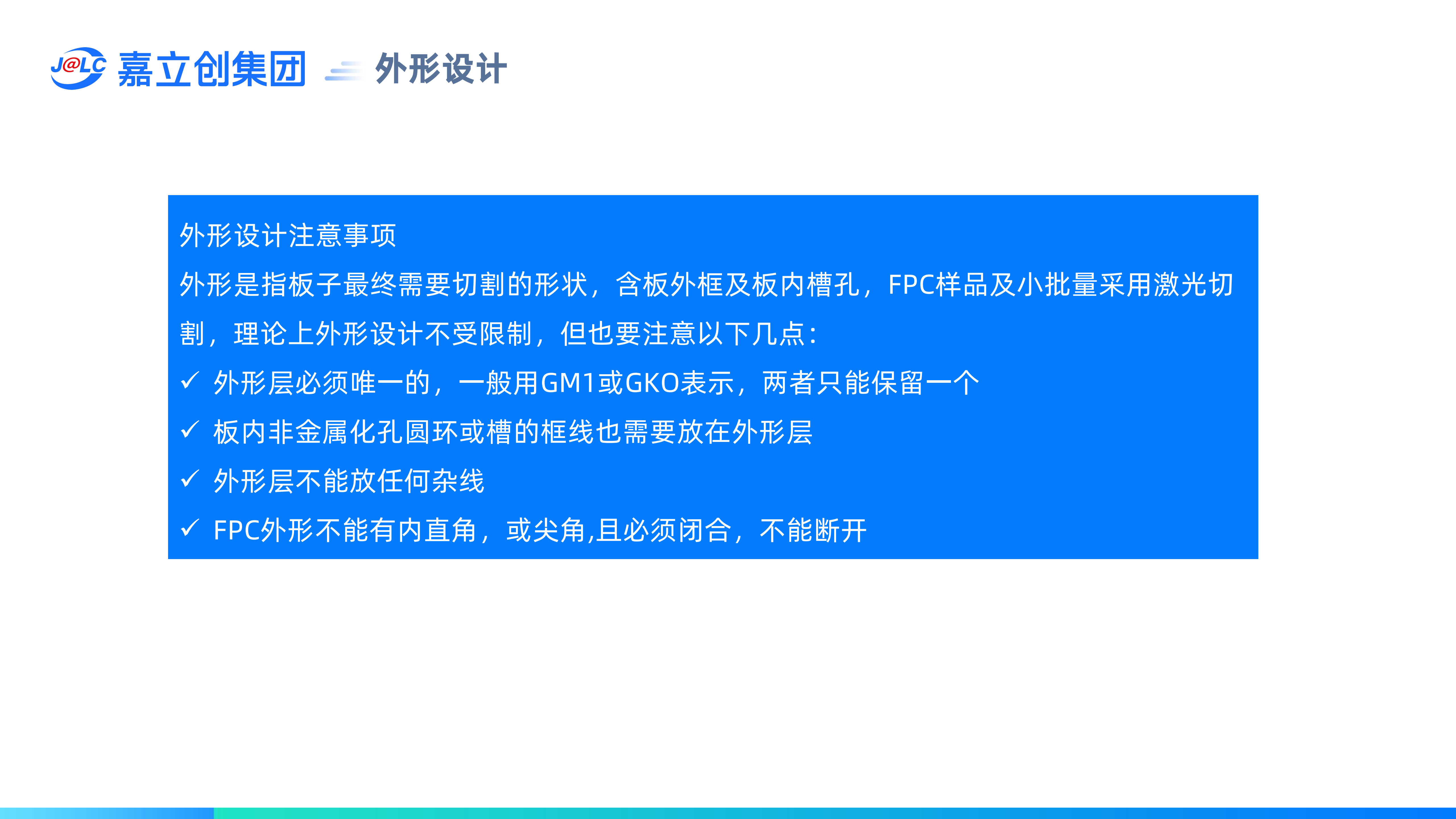

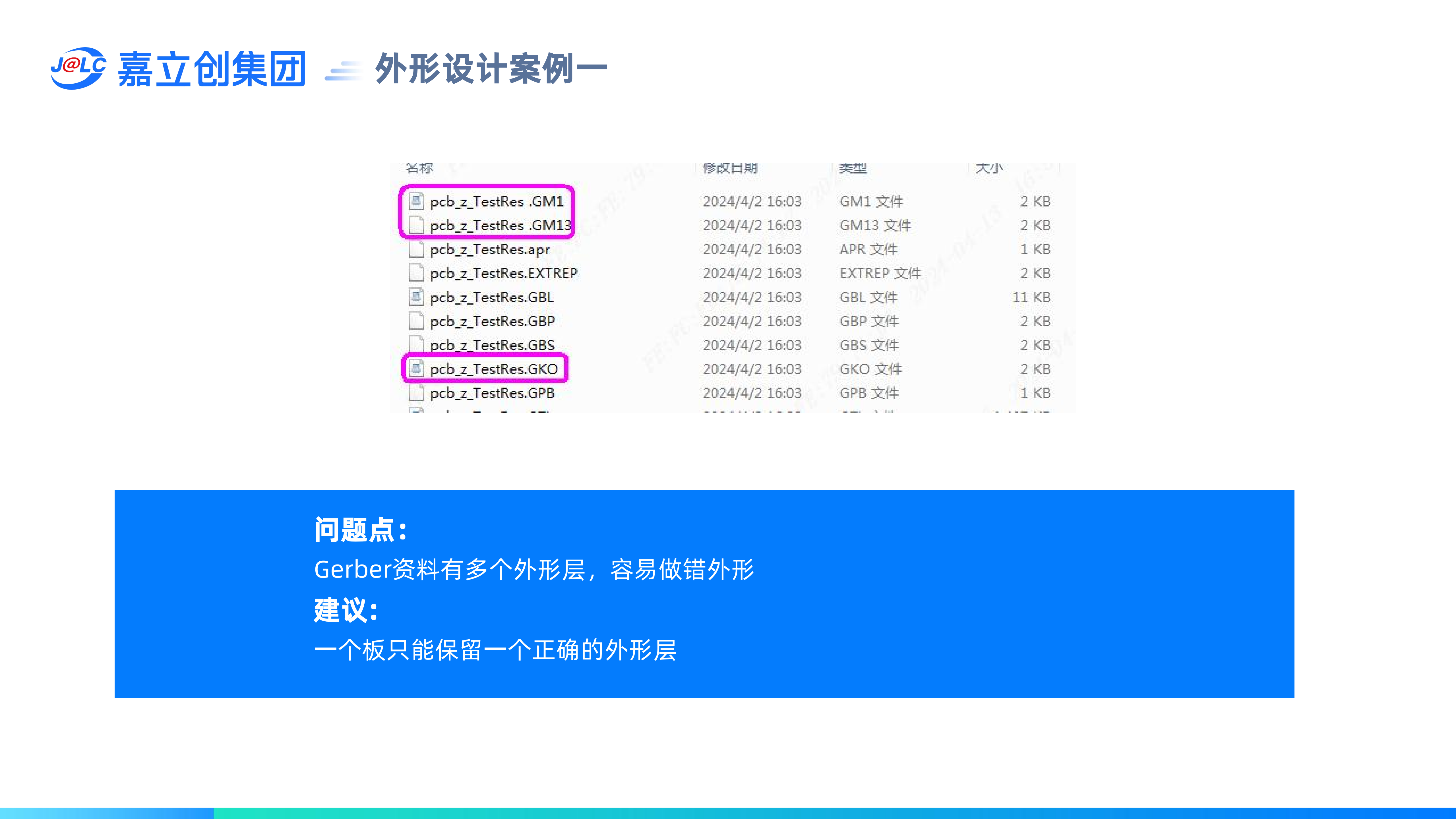

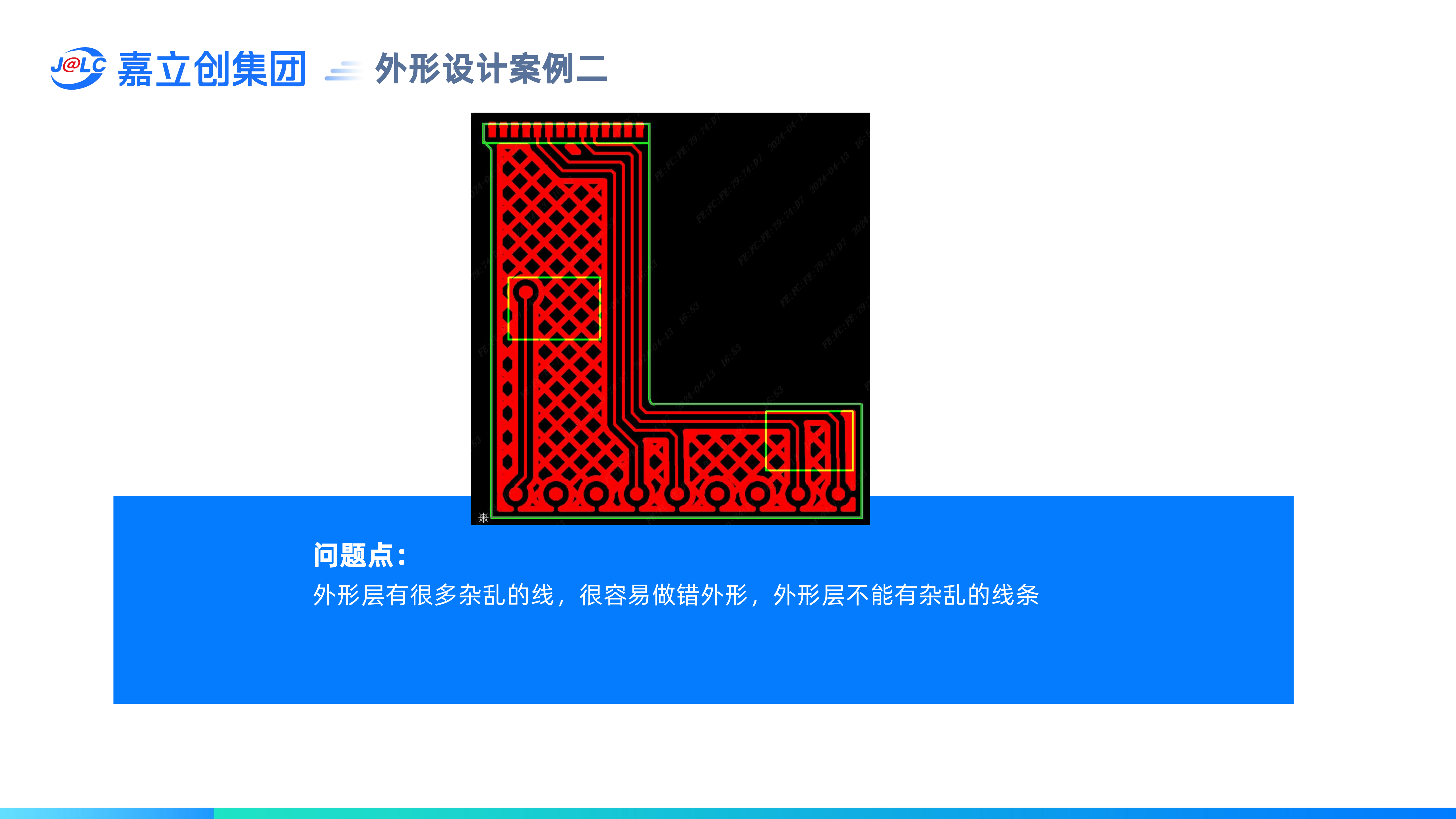

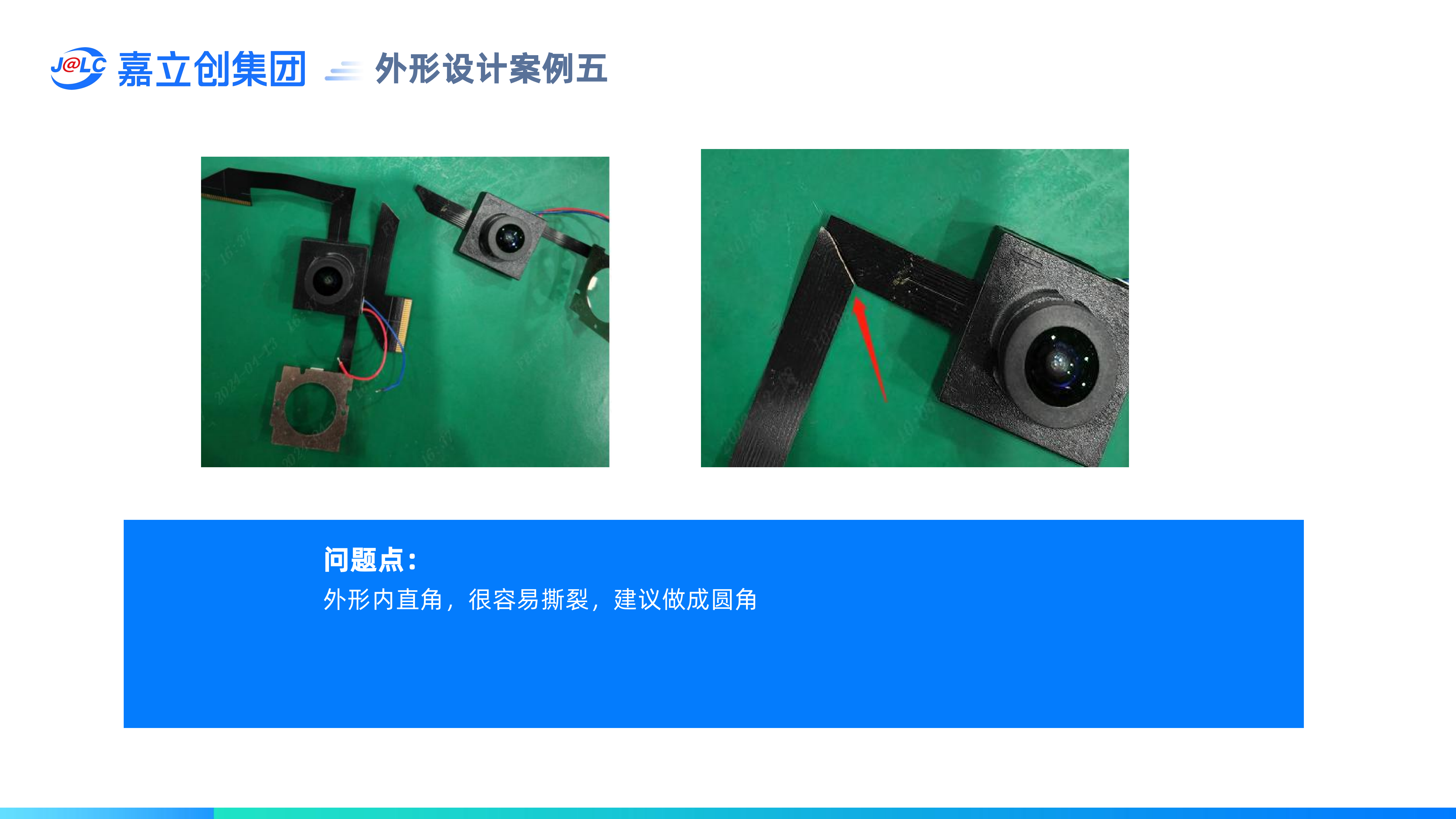

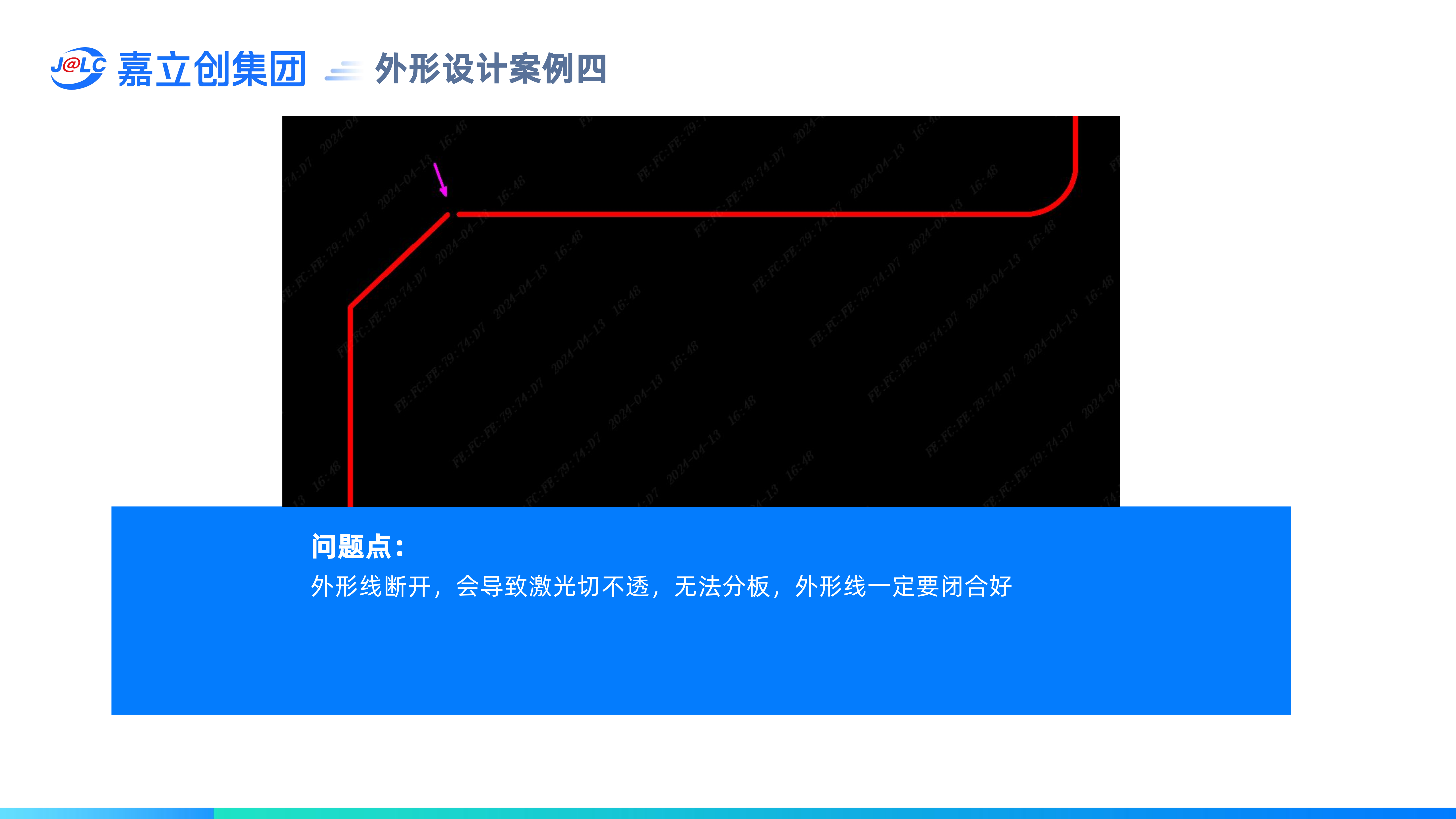

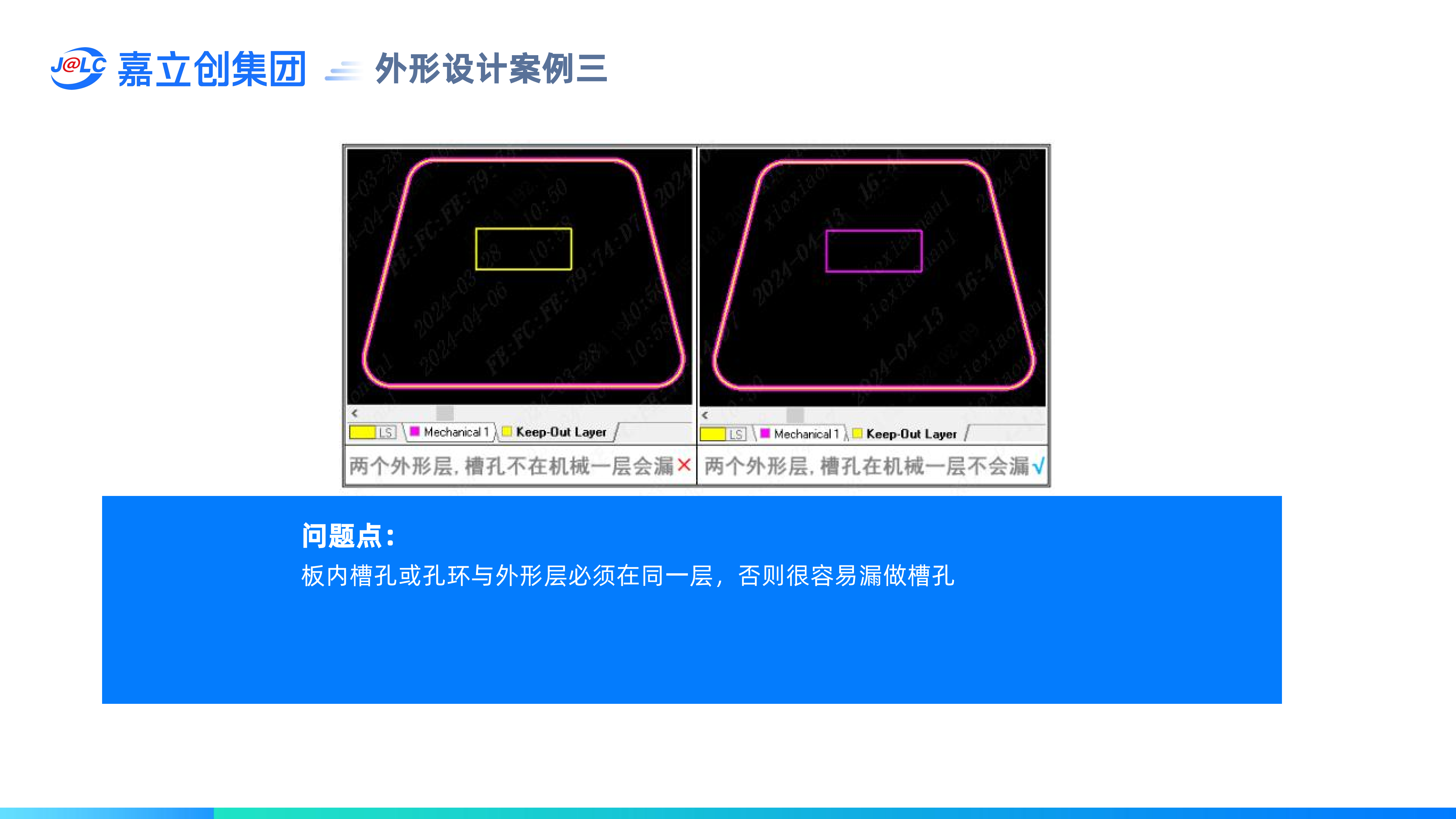

外形是指板子最終需要切割的形狀，含板外框及板內槽孔，F(xiàn)PC樣品及小批量采用激光切割，理論上外形設計不受限制，但也要注意以下幾點： （1）外形層必須唯一的，一般用GM1或GKO表示，兩者只能保留一個； （2）板內非金屬化孔圓環或槽的框線也需要放在外形層； （3）外形層不能放任何雜線； （4）FPC外形不能有內直角，或尖角,且必須閉合，不能斷開。
