什么是GerberX2 ?

GerberX2是新一代的Gerber文件標準，它在Gerber RS274X基礎上增加了一些新的指令用于輔助指明該文件的屬性。

下面的代碼片斷展示了 GerberX2 新增的一些指令，%TF、%TA 開頭的行是 GerberX2 格式專有的。

G04 Small example Gerber X2 file*%FSLAX35Y35*%%MOMM*%%TF.FileFunction,Copper,L4,Bot,Signal*%     // 表明該文件是底層線路%TF.Part,Single*%%TA.AperFunction,Conductor*%%ADD10C,0.15000*%%TA.AperFunction,ViaPad*%%ADD11C,0.75000*%%TA.AperFunction,ComponentPad*%%ADD12C,1.60000*%%ADD13C,1.70000*%%SRX1Y1I0.00000J0.00000*%G75*%LPD*%D10*....

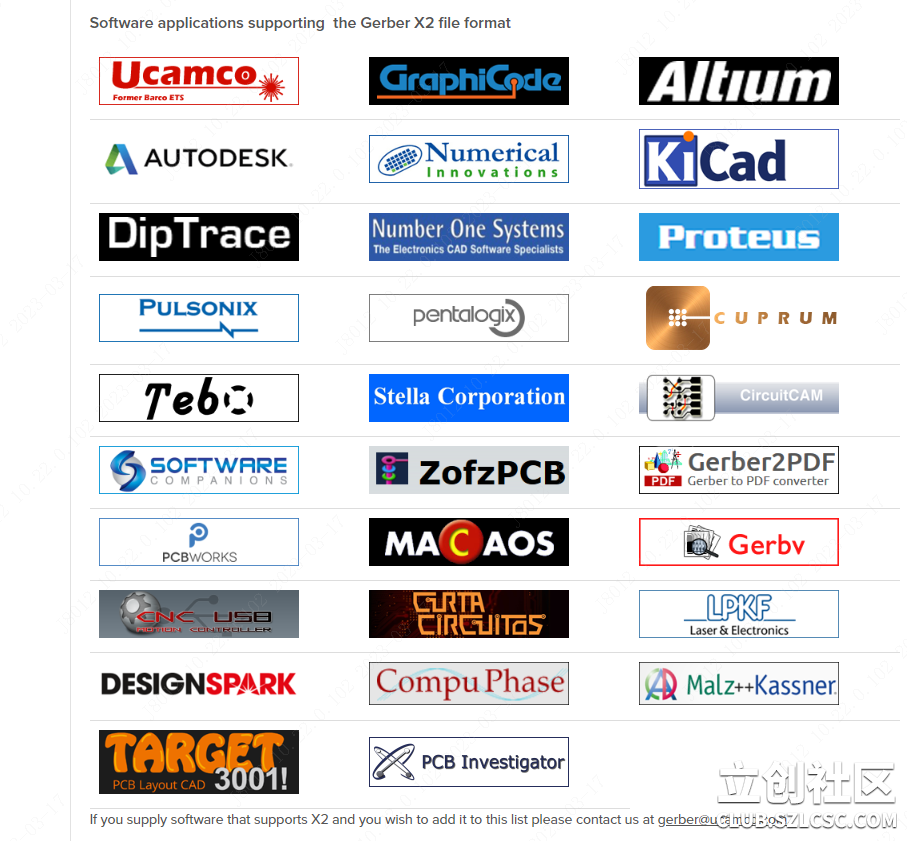

Gerber X2 格式更新，解決了很多 RS274X 的痛點，現在主流EDA輸出Gerber都提供對 Gerber X2格式的支持。比較激近一些的EDA默認輸出格式可能就是GerberX2格式，以至于我們?cè)絹?lái)越多的收到客戶的原稿Gerber文件都是Gerber X2格式。適應規范勢在必行。

問題描述

如下圖所示的幾個文件，所有的Gerber 文件都被識別成了線路層。文件名是符合 https://www.jlcdfm.com/help_document/id/q3i41517.html 中的建議規則，但為什么還是會識別錯誤？

Ser_par.GBL    // 按習慣是底層線路，被識別成線路層Ser_par.GBS    // 按習慣是底層阻焊，被識別成線路層Ser_par.GKO    // 按習慣是外型層，被識別成線路層Ser_par.GTL    // 按習慣是頂層線路，被識別成線路層Ser_par.GTO    // 按習慣是頂層絲印，被識別成線路層Ser_par.GTS    // 按習慣是頂層阻焊，被識別成線路層Ser_par.XLN   // 鉆孔文件

錯誤原因

該文件是GerberX2格式，按GerberX2規范，文件內置了層屬性的標準，這個時候，我們會優先遵守GerberX2規范，來確定層屬性類型，忽略【為什么圖層錯誤之層命名的不規范】 https://www.jlcdfm.com/help_document/id/q3i41517.html 中的建議規則。

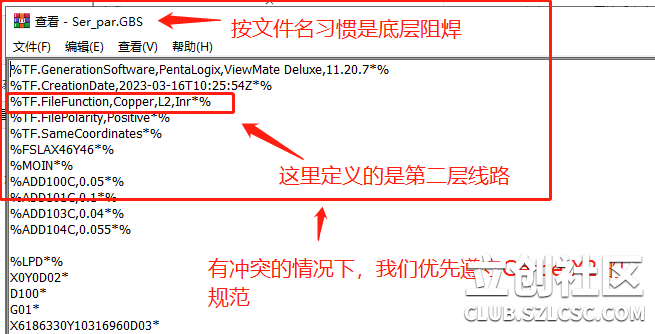

我們看一下上面案例中的 GerberX2 文件內容是什么樣的。備注：被水印擋住的文字是：有沖突的情況下，我們優先遵守 GerberX2 的規范。

解決方法

有兩個，請2選1

1. 繼續輸出GerberX2格式的文件，輸出文件前，先把要輸出的層的屬性定義正確。（目前各EDA軟件基本上能保證按正確的屬性輸出）
2. 如果堅持要按文件名來區分層屬性，那么不要輸出GerberX2，選擇輸出格式為RS-274-X 格式，這樣我們就不會受GerberX2的格式影響，按 https://www.jlcdfm.com/help_document/id/q3i41517.html 描述的規則，也能正確的識別圖層。(例外情況，見下面的后記)

后記：兼容 GerberX2規范的 Gerber RS274X

Gerber RS274X 存在年份長，生態大，很多舊有設備只支持RS274X，不支持X2，有些EDA軟件在早期版本即要享受GerberX2的優點，又要兼容RS274X，于是生成了類似下面這樣的Gerber文件，把所有X2相關的指令以 G04 的方式輸出（G04在Gerber中表示注釋?zhuān)?，可被RS274X兼容，本質上還是RS274X格式。

這種情況我們?cè)谧鰧訉傩苑治龅臅r(shí)候，還是優先按照 GerberX2的規范來執行。

注意：這些特征都都是固定的，由上游EDA軟件自動生成的，千萬不償試手動去修改，手動修改容易出錯，差一個空格標點符號，都會有可能導致我們識別失敗。

G04 Small example Gerber X2 file*%FSLAX35Y35*%%MOMM*%G04 #@! TF.FileFunction,Copper,L4,Bot,Signal*     // 表明該文件是底層線路%ADD10C,0.15000*%%ADD11C,0.75000*%%ADD12C,1.60000*%%ADD13C,1.70000*%%SRX1Y1I0.00000J0.00000*%G75*%LPD*%D10*....
